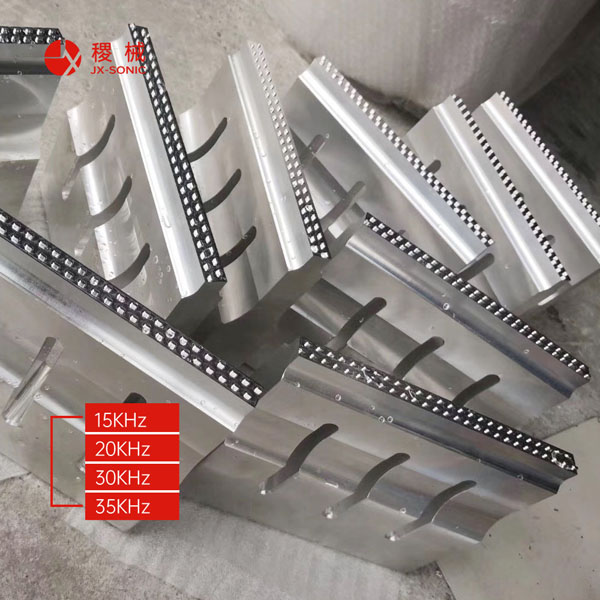

超聲波焊接機模具是超聲波焊接機的重要組成部分，它通過高頻振動將材料焊接在一起。以下是對超聲波焊接機模具的詳細介紹：

    一、工作原理

超聲波焊接機模具的工作原理基于聲學振動。當發生器產生高頻信號（通常為20KHz或15KHz）時，這些信號通過換能系統轉換為高頻機械振動，并傳遞到模具（焊頭）上。模具將振動能量作用于焊接材料，通過材料表面及分子間的摩擦使溫度升高，當溫度達到材料的熔點時，材料接口迅速熔化并填充空隙，隨后在壓力下冷卻定形，從而實現焊接。

    二、材料選擇

超聲波焊接機模具的材料選擇至關重要，因為它直接影響到模具的耐用性、導熱性和振動傳遞效率。常見的模具材料包括：

    鋁合金  ：如7075、2024、6061等，這些材料具有較高的硬度、熱傳導性和韌性，適合用于振動系統及HORN制造。其中，7075鋁合金硬度高、熱傳導性強，適合高要求的焊接；2024鋁合金韌性佳、熱傳導性強，適用于一般熔接塑膠制品；6061鋁合金則用于底模制造或較低出力的HORN。

    鈦合金  ：鈦合金具有極高的韌性、熱傳導性和硬度，但成本較高。它適用于連續發振時機，可以制作出耐用且耐磨的模具。

    硬質合金鋼  ：特別是進口硬質合金鋼，硬度極高，耐磨性好，但制作工藝復雜。

    三、模具設計與制作

1.   設計規劃  ：根據產品需求和超聲波設備規格，確定模具的形狀、尺寸和工作區域。設計時需考慮超聲波傳播的特性，以減少能量損失。

2.   材料選擇  ：根據上述材料特性選擇合適的模具材料。

3.   加工制作  ：包括粗加工、熱處理、精加工和裝配調試等步驟。粗加工去除大部分余量，形成基本形狀；熱處理提高材料硬度和耐磨性；精加工確保模具的尺寸精度和表面質量；裝配調試則檢查模具與設備的配合情況，確保超聲波能量能夠有效傳遞。

    四、應用與優勢

超聲波焊接機模具廣泛應用于多個領域，如汽車制造、電子制造、醫療器械制造和航空航天制造等。其優勢包括：

    焊接速度快  ：能夠在短時間內將材料加熱到焊接溫度。

    焊接質量高  ：焊接過程中無需加入外部材料，焊接部位質量高，無氣孔、夾渣等問題。

    節能環保  ：無需使用焊接劑或氣體保護，無有害物質產生，同時節約能源。

    適用范圍廣  ：適用于多種材料，包括銅、鋁、鋼、鋅以及塑料等。

    五、維護與保養

為了延長超聲波焊接機模具的使用壽命，需要進行定期的維護與保養，包括清潔模具表面、添加潤滑劑、檢查尺寸精度和表面質量等。此外，在使用過程中應遵循操作規程，避免超載或不當使用。

綜上所述，超聲波焊接機模具是超聲波焊接機中的關鍵部件，其材料選擇、設計與制作均對焊接效果產生重要影響。在使用過程中應注意維護與保養，以確保模具的長期使用性能。
